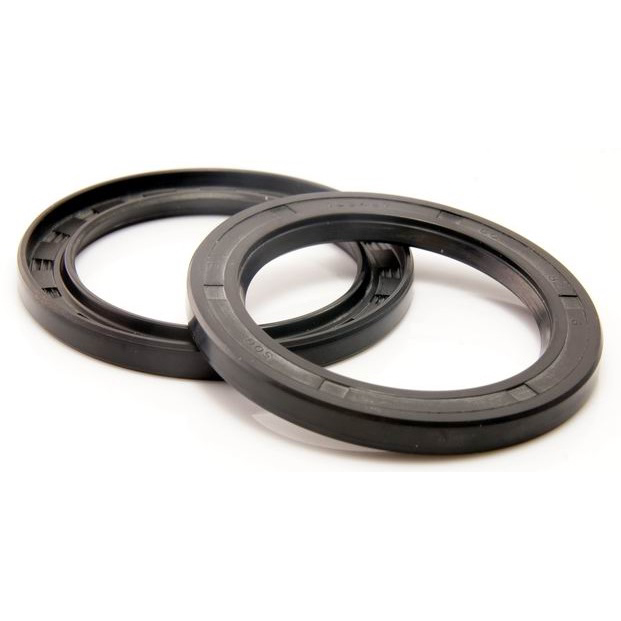

Garnitura de etanșare tip TC cu buză dublă pentru motoare și temperaturi ridicate

Garnitura de etanșare tip schelet TC, cauciuc periferic, pachet complet intern, garnitură de etanșare tip buză dublă cu arc în interior, cunoscută și ca inel de etanșare cu buză. Acesta este unul dintre modelele standard comune de etanșare a uleiului cu schelet, cunoscut și sub numele de etanșare cu buză, etanșare a uleiului cu piese standard. Acesta aparține garniturii de ulei rotative, care este utilizată pentru etanșarea în ulei și în condiții de praf, rezistând la o presiune de 0,03MPa (0,3kgf/m²), și este utilizat pe scară largă. În funcție de utilizarea diferită a mediilor, presiunii și temperaturii, alegeți un material diferit. Materialele comune includ: garnitură de ulei cu schelet din cauciuc butilic, garnitură de ulei cu schelet din cauciuc fluorat, garnitură de ulei cu schelet din silicon și așa mai departe.

1. Caracteristici:
   • Performanță ridicată de etanșare: Garniturile de ulei de tip TC sunt concepute pentru a oferi o performanță excelentă de etanșare pentru a preveni scurgerea uleiului sau a altor fluide.
   • Rezistență ridicată la abraziune: suprafața de contact a garniturii de ulei cu schelet este de obicei realizată din material rezistent la abraziune, care are o bună rezistență la abraziune.
   • Rezistență la temperaturi ridicate: capabilă să funcționeze în mod normal în condiții de temperatură ridicată, potrivită pentru medii cu temperaturi ridicate.
   • Rezistență bună la praf: împiedică în mod eficient pătrunderea prafului extern și a particulelor în interiorul echipamentului.
   • Rezistență chimică: în funcție de diferitele materiale, unele garnituri de ulei de tip TC pot rezista, de asemenea, la eroziunea substanțelor chimice specifice.
2. Structura garniturii de ulei cu schelet de tip TC include în principal următoarele părți:
   • Schelet: Este utilizat pentru a asigura forța de susținere și capacitatea de menținere a formei garniturii de ulei.
   • Buza de etanșare: în principal, intră în contact cu suprafața arborelui și asigură efectul de etanșare, de obicei din material elastic, cum ar fi Viton, Neopren. Designul buzei de etanșare asigură o bună performanță de etanșare.
   • Buză de praf: Unele garnituri de ulei de tip TC sunt echipate cu o buză de praf suplimentară pentru a preveni și mai mult pătrunderea prafului și a particulelor în zona de etanșare.
   • Arc: În interiorul buzei de etanșare, de obicei este prevăzut un arc mic pentru a menține presiunea de contact între buza de etanșare și arbore, asigurând astfel efectul de etanșare.
3. Principiul de funcționare al etanșării cu ulei cu schelet de tip TC se bazează pe următoarele puncte:
   • Presiunea buzei de etanșare: buza de etanșare formează o suprafață de etanșare pe suprafața arborelui rotativ, împiedicând scurgerea de lichid sau gaz prin frecare. Funcția arcului este de a menține presiunea de contact între buza de etanșare și arbore pentru a asigura efectul de etanșare.
   • Suportul scheletului: Scheletul asigură suportul structural care permite buzei de etanșare să rămână în poziția corectă și să mențină stabilitatea formei.
   • Funcție antipraf: Buza rezistentă la praf previne apoi pătrunderea particulelor externe în zona de etanșare, prelungind astfel durata de viață a garniturii de etanșare a uleiului.

Proprietăți și aplicații ale materialelor

Garnituri de etanșare tip schelet – Garnituri de etanșare din cauciuc butilic TC:Se caracterizează printr-o rezistență excepțional de bună la benzină și uleiuri din hidrocarburi alifatice, a doua după cea a cauciucului polisulfurat, a acrilatului și a fluoroelastomerului, și superioară altor cauciucuri de uz general. Rezistența la căldură este bună, etanșeitatea la aer, rezistența la abraziune și rezistența la apă sunt mai bune, iar forța de lipire este puternică. Dezavantajele sunt rezistența slabă la frig și la ozon, rezistența și elasticitatea scăzute, rezistența slabă la acizi, izolarea electrică slabă și rezistența slabă la solvenți polari. Intervalul de temperatură: aproximativ -25°C până la +100°C. Folosit în principal la fabricarea diferitelor produse rezistente la ulei, cum ar fi furtunuri, produse de etanșare etc.

Garnitura de etanșare pentru ulei de tip schelet-Garnitura de etanșare pentru ulei din fluoroelastomer TC:Etanșare cu ulei pentru temperaturi ridicate, care se caracterizează prin rezistență la temperaturi ridicate; etanșare cu ulei din fluoroelastomer cu rezistență la acizi și alcalii, rezistență la ulei, cauciuc rezistent la ulei poate fi, de asemenea, rezistent la temperaturi ridicate în etanșarea cu ulei; izolarea electrică, proprietățile mecanice, rezistența chimică, rezistența la ozon, rezistența la îmbătrânirea atmosferică sunt excelente. Gama de temperaturi de utilizare: de la -25 °C la +250 °C. Dezavantajele sunt procesabilitatea slabă, rezistența slabă la frig, prețul ridicat, elasticitatea și permeabilitatea scăzute. Utilizat în principal în industria de apărare pentru fabricarea de aeronave, rachete pe materiale de etanșare rezistente la vid, rezistente la temperaturi ridicate, rezistente la substanțe chimice, furtunuri sau alte piese și industria auto.

Garnitura de ulei tip schelet-Garnitura de ulei din silicon TC:Atât rezistență la temperaturi ridicate și scăzute, izolare electrică excelentă, stabilitate ridicată la oxidarea termică și ozon, dar are, de asemenea, caracteristicile de rezistență la ulei, solvenți, produse chimice, etc., ceea ce face ca aplicarea cauciucului siliconic să se extindă la o varietate de medii de ulei, medii acide, mediu de solvenți chimici. Dezavantajele sunt: rezistență mecanică mai scăzută, rezistență la ulei, rezistență la solvenți și rezistență slabă la acizi și alcali, mai dificil de vulcanizat, prețuri mai mari. Gama de temperaturi de utilizare: de la -55 °C la +225 °C. Între timp, datorită performanței speciale a garniturii de ulei din cauciuc siliconic, aceasta este utilizată pe scară largă în aspectele de etanșare ale aviației, instrumentației, aparatelor electronice și electrice, navigației, metalurgiei, mașinilor, automobilelor, îngrijirii medicale și a sănătății și altor părți.
