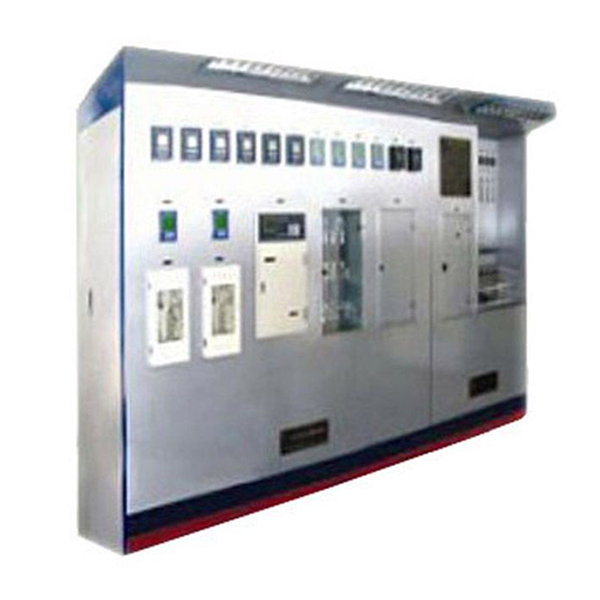

Sistemul de prelevare și analiză a probelor de abur și apă pentru centralele electrice

Sistemul de eșantionare a aburului și a apei este utilizat în principal pentru eșantionarea și testarea continuă a probelor de vapori de apă în centralele termice și în alte sisteme de vapori de apă la temperaturi și presiuni ridicate. Acesta asigură funcționarea stabilă a echipamentelor termice și furnizează probe fiabile pentru analiza ulterioară printr-un proces de eșantionare precis și un sistem bun de control al temperaturii. Acest dispozitiv joacă un rol important în asigurarea fiabilității funcționării echipamentelor și în optimizarea gestionării, în special în asigurarea preciziei și stabilității probelor de vapori de apă.

Sistemul de prelevare și analiză a probelor de abur și apă Componente structurale

1. Cadru de răcire și depresurizare: utilizat pentru răcirea și depresurizarea vaporilor de apă pentru a se asigura că temperatura și presiunea vaporilor de apă eșantionați îndeplinesc cerințele standard.
2. Cadru de eșantionare manuală: Oferă o interfață de eșantionare pentru operarea manuală, ceea ce este convenabil pentru ca personalul să preleveze probe.
3. Rack pentru panoul de instrumente (dispozitiv termostat opțional): instalați și mențineți instrumentele de măsurare relevante sau echipamentele de control al temperaturii.

Principiul de funcționare

Sistemul de prelevare a probelor de apă și abur adoptă principiul răcirii și apoi depresurizării pentru a se asigura că probele de vapori de apă prelevate sunt colectate la temperatura și presiunea corespunzătoare. Prin stabilirea procesului de reducere a temperaturii și presiunii, se evită pierderea de căldură sau pierderea de presiune a probei în timpul procesului de colectare și se asigură reprezentativitatea și precizia probei.

Sistemul de prelevare și analiză a probelor de abur și apă Caracteristicile echipamentului

1. Întâi răcirea și apoi decompresia: pentru a se asigura că proba de vapori de apă respectă standardele de eșantionare, pentru a evita modificări ale probei datorate temperaturii sau presiunii excesiv de ridicate.
2. Supapă de înaltă presiune: supapa de înaltă presiune importată are o rezistență puternică la frecare, prelungind durata de viață.
3. Protecție la presiune în două etape: cu protecție la presiune în două etape pentru a asigura uniformitatea fluxului de probe și securitatea sistemului.
4. Sistem termostat: sistem termostat deschis, poate controla în mod stabil temperatura probei de apă la 25 °C ± 1 °C, pentru a asigura stabilitatea probei.
5. Sistem de filtrare a apei: prin combinarea filtrării grosiere și fine, pentru a reduce impactul impurităților asupra procesului de eșantionare, întreținerea este simplă și convenabilă.

Sistemul de prelevare și analiză a probelor de abur și apă Parametrii de performanță

• Rezistență maximă la temperatură și presiune: Dispozitivul poate rezista la temperaturi și presiuni de până la 560°C și 32MPa.
• Debit de ieșire a apei de eșantionare: 1000 până la 3000 ml/min.
• Presiunea de ieșire: 0,2 până la 0,5 MPa.
• Temperatura de ieșire: Temperatura apei de probă este controlată în intervalul temperaturii de intrare a apei de răcire t±2°C.
• Protecția împotriva umidității: Umiditatea poate fi setată arbitrar în intervalul de la 0 la 99°C.
• Protecția la presiune: supapa de siguranță este setată la o presiune de deschidere de 0,7 MPa.
