șaibe de arc rotunde din sârmă ondulată

șaibe cu arc ondulat din sârmă rotundă seria kw pentru industrie

Șaibele de arc cu valuri din sârmă rotundă sunt un tip de șaibă de arc cu valuri realizată cu o sârmă cu secțiune transversală rotundă.

Contactați-ne
Descriere

Șaibe elastice cu valuri din sârmă rotundăsunt șaibe de precizie fabricate din sârmă de oțel cu secțiune transversală rotundă, concepute pentru a furniza sarcini mari cu o rigiditate precisă și previzibilă a arcului. Designul lor unic în formă de undă oferă elasticitate și preîncărcare fiabile într-o gamă largă de conexiuni mecanice, făcându-le ideale pentru aplicații tehnice solicitante.

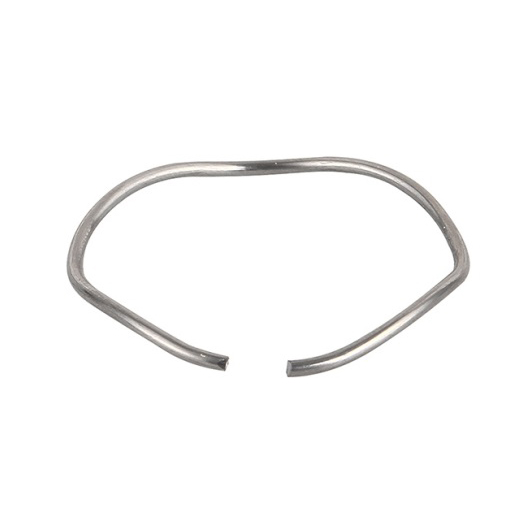

round wire wave spring washers

Șaibe de arc cu valuri din sârmă rotundă

Caracteristici și beneficii cheie

  • Elasticitate excelentă:Structura specială în formă de undă permite o deformare elastică de lungă durată, oferind o preîncărcare consistentă și o performanță fiabilă în condiții de stres.
  • Amortizarea vibrațiilor:Absoarbe eficient vibrațiile și șocurile, contribuind la reducerea zgomotului și la prelungirea duratei de viață a echipamentelor.
  • Distribuție uniformă a presiunii:Designul formei de undă asigură o presiune uniformă pe suprafața de contact, minimizând stresul localizat și sporind fiabilitatea.
  • Durabilitate:Fabricate din materiale de înaltă rezistență, cum ar fi oțelul inoxidabil sau oțelul aliat, aceste șaibe oferă o rezistență remarcabilă la coroziune și uzură pentru utilizare pe termen lung.
  • Adaptabilitate:Potrivite pentru funcționarea la temperaturi ridicate, umiditate ridicată și medii corozive, ceea ce le face ideale pentru diverse aplicații industriale.
  • Rigiditate previzibilă a arcului:Oferă sarcini similare arcurilor cu disc, dar cu o precizie și o consistență mai mare în ceea ce privește rata arcului.

Aplicații

  • Conexiuni mecanice care necesită preîncărcare elastică și amortizare a vibrațiilor
  • Echipamente auto, aerospațiale și industriale
  • Soluții de asamblare în medii cu temperaturi ridicate sau corozive

Alegeți șaibe elastice cu valuri din sârmă rotundă pentru aplicații care necesită control precis al sarcinii, absorbție excelentă a vibrațiilor și durabilitate remarcabilă. Designul lor avansat asigură performanțe optime și fiabilitate chiar și în cele mai dificile medii.

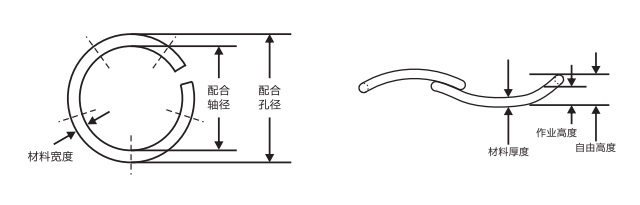

Parametrii tehnici
Articolul nr. Funcționează în
Diametrul alezajului (mm)		 Curăță arborele
Diametru (mm)		 Încărcare (N) Înălțimea de lucru (mm) Înălțime liberă (mm) Rata arcului (N/mm)
KW-0050 12.7 10.36 155.6 1.32 1.57 612.5
KW-0062 15.88 13.13 222.3 1.63 1.96 673.1
KW-0075 19.05 15.95 311.2 1.93 2.34 765.6
KW-0087 22.23 18.8 355.6 2.18 2.64 777.7
KW-0100 25.4 21.72 400.1 2.41 2.95 750.1
KW-0112 28.58 24.56 444.5 2.59 3.23 700
KW-0125 31.75 27.46 489 2.79 3.51 687.6
KW-0137 34.93 31.06 533.4 2.41 3.07 807.6
KW-0150 38.1 34.01 577.9 2.59 3.25 875
KW-0162 41.28 36.68 622.3 2.79 3.48 907.4
KW-0175 44.45 39.73 666.8 2.87 3.66 846.8
KW-0187 47.63 42.72 711.2 3.02 3.94 777.7
KW-0200 50.8 45.8 755.7 3.15 4.19 725.6
KW-0212 53.98 48.41 800.1 3.28 4.11 954.6
KW-0225 57.15 51.38 844.6 3.45 4.27 1039.2
KW-0237 60.33 54.38 889 3.58 4.52 945.9
KW-0250 63.5 57.43 933.5 3.66 4.7 896.4
KW-0262 66.68 60.3 977.9 3.89 5.16 770
KW-0275 69.85 63.42 1022.4 3.91 5.38 694.1
KW-0287 73.03 66.5 1066.8 4.01 5.33 807.6
KW-0300 76.2 70.28 1111.3 3.58 4.55 1151.3
KW-0312 79.38 73.1 1155.7 3.66 4.67 1137.5
KW-0325 82.55 76 1200.2 3.89 4.83 1277
KW-0337 85.73 79.12 1244.6 3.91 4.95 1195.1
KW-0350 88.9 82.19 1289.1 4.01 5.11 1180.2
KW-0362 92.08 85.24 1333.5 4.09 5.23 1166.7
KW-0375 95.25 88.27 1378 4.22 5.38 1179.3
KW-0387 98.43 91.31 1422.4 4.32 5.28 1473.7
KW-0400 101.6 94.44 1466.9 4.32 5.72 1050
KW-0412 104.78 97.21 1489.1 4.45 5.61 1274.5
KW-0425 107.95 100.28 1533.5 4.52 5.72 1284.5
KW-0437 111.13 103.2 1555.8 4.75 6.1 1155.7
KW-0450 114.3 106.3 1600.2 4.75 6.27 1050
KW-0462 117.48 109.47 1622.4 4.75 6.43 967.8
KW-0475 120.65 112.55 1666.9 4.83 6.53 979.5
KW-0487 123.83 115.7 1689.1 4.83 6.71 898.6
KW-0500 127 118.67 1733.6 4.95 6.73 974.9
KW-0512 130.18 121.21 1778 5.08 6.96 945.9
KW-0525 133.35 124.28 1822.5 5.18 7.09 956.7
KW-0537 136.53 127.94 1866.9 4.75 6.22 1267.2
KW-0550 139.7 131.11 1911.4 4.75 6.38 1175.8
KW-0562 142.88 134.19 1955.8 4.83 6.22 1400
KW-0575 146.05 137.31 2000.3 4.83 6.38 1291
KW-0587 149.23 140.31 2044.7 5 6.65 1238.5
KW-0600 152.4 143.36 2089.2 5.08 6.81 1209.6
