Instalație pneumatică de foraj cu ancore pentru tuneluri și minerit

Instalația pneumatică de forare a ancorelor este alimentată cu aer comprimat și este special concepută pentru susținerea bolțurilor și consolidarea rocilor în proiecte subterane precum tuneluri, mine și șosele. Se caracterizează printr-o structură compactă, operare ușoară, siguranță intrinsecă și adaptabilitate puternică.

Contactați-ne
Descriere

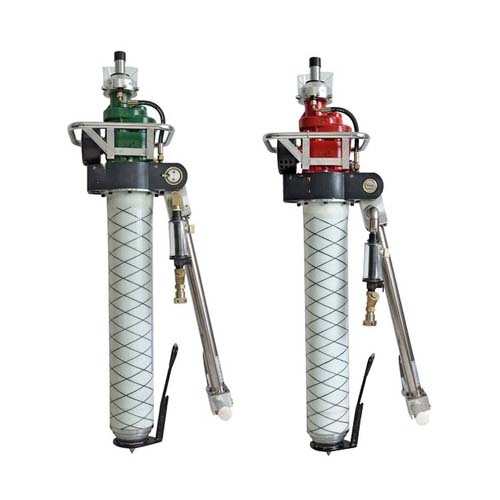

Instalație pneumatică de foraj pentru ancore

Instalația pneumatică de găurire a ancorelor este un dispozitiv de găurire extrem de eficient, alimentat cu aer comprimat, conceput special pentru operațiuni de sprijin în drumurile minelor de cărbune și în formațiuni stâncoase de duritate medie. Este capabil să foreze găuri pentru șuruburi de ancorare și cabluri, precum și să amestece, să instaleze și să fixeze șuruburi de ancorare cu cartuș de rășină. Cu acest echipament, instalarea bolțurilor de ancorare și preasigurarea inițială pot fi finalizate într-un singur pas, fără a fi nevoie de unelte suplimentare.

Principalele caracteristici ale instalației pneumatice de foraj pentru ancore

  • Structură compactă și greutate redusă, ușor de transportat și utilizat, potrivit pentru lucrul în spații restrânse.
  • Echipat cu un motor pneumatic de înaltă performanță și transmisie netedă prin angrenaje, oferind o putere puternică, o funcționare silențioasă și siguranță intrinsecă împotriva exploziilor.
  • Cuplul ridicat și viteza de rotație rapidă satisfac cerințele de găurire eficientă și instalare rapidă.
  • Întreținere zilnică simplă, rată scăzută de defecțiuni și durabilitate remarcabilă, ceea ce îl face potrivit pentru funcționarea continuă pe termen lung.

Domenii de aplicare

Instalația pneumatică de forare a ancorelor este utilizată pe scară largă în drumurile din minele de cărbune, în susținerea tunelurilor și în construcția șuruburilor de ancorare/cablurilor în drumurile de piatră. Este potrivit în special pentru mediile subterane cu cerințe ridicate de protecție împotriva exploziilor și spațiu de lucru limitat, îmbunătățind efectiv eficiența și siguranța instalării șuruburilor de ancorare.

Parametrii tehnici
instalație pneumatică de forare a ancorelor pentru tuneluri și minerit
Articolul Unitate TB-120-2.7 TB-130-2.8 TB-130-3.2 TB-130-3.6 TB-130-4.2
Presiunea aerului de lucru Mpa 0.4-0.63 0.4-0.63 0.4-0.63 0.4-0.63 0.4-0.63
Viteza nominală de rotație r/min 220 206 240 265 310
Cuplu nominal N.m 120 130 130 130 130
Cuplu de staționare N.m 210 220 260 220 280
Viteza de rotație fără sarcină r/min ≥560 ≥560 ≥540 ≥580 ≥720
Putere maximă de ieșire kW 2.7 2.8 3.2 3.6 4.2
Consumul de aer metri cubi pe minut 4.4 4.5 5.0 5.0 6.5
Propulsie maximă kN 8 8 8 8 7.9
Presiunea apei de spălare Mpa 0.6-1.2 0.6-1.2 0.6-1.2 0.6-1.2 0.6-1.2
Zgomot dB(A) ≤95 ≤95 ≤95 ≤95 ≤95
Coadă de găurire Dimensiune conexiune mm S=19, 22 S=19, 22 S=19, 22 S=19, 22 S=19, 22
Număr de model al instalației de foraj Anchor Tip A Tip B Tip C Notă: Alte înălțimi ale instalațiilor de foraj pot fi personalizate în funcție de înălțimea carosabilului minei de cărbune.
Înălțimea maximă a mașinii complete mm 2457±50 3057±50 3657±50
Înălțimea minimă a mașinii complete mm 1126±50 1276±50 1426±50
Greutate Kg 47 50 57
