arc ondulat cu mai multe rotații cu capete de șaibă

arc ondulat cu mai multe spire cu capete pentru mașinile dumneavoastră KMS

Arcurile ondulate cu capăt plat spre vârf au o bobină plată la fiecare capăt ca bobină de sprijin, iar arcurile ondulate multistrat cu vârf spre vale.

Contactați-ne
Descriere

Straturile superioare și inferioare sunt în contact la nivelul crestelor și văilor; numărul efectiv de spire este cu 2 mai mic decât numărul total de spire. Arcurile ondulate cu mai multe spire, cu capete cu șaibă, au de obicei mai multe creste ondulate, care generează o deplasare axială relativă atunci când sunt supuse unor sarcini axiale, formând energie de deformare. Atunci când sarcina aplicată este eliminată, arcul ondulat revine la forma sa inițială sub energia de deformare, asigurând amortizarea și amortizarea vibrațiilor. Designul acestui arc îi permite să ofere un raport de elasticitate stabil, în care sarcina este proporțională cu cantitatea de deformare, într-o varietate de condiții de funcționare, asigurând astfel un control precis al sarcinii.

Caracteristici și avantaje

  • Stabilitate structurală:capetele de șaibă măresc suprafața de contact, asigurând o mai bună stabilitate și o distribuție uniformă a sarcinii, reducând concentrațiile de tensiune localizate.
  • Efect de amortizare a vibrațiilor:Acest design poate amortiza în mod eficient șocurile și vibrațiile și este potrivit pentru ocazii de frecvență ridicată și mișcare mare.
  • Design cu bobine multiple:Designul cu bobine multiple conferă arcului o elasticitate și o capacitate de deformare mai bune și poate rezista la sarcini mai mari.
  • Aplicații:Utilizat pe scară largă în sistemele de suspensie auto, echipamente mecanice, produse electronice etc., unde sunt necesare performanțe ridicate și fiabilitate ridicată.
  • Selectarea materialelor:Materialele cu rezistență ridicată, cum ar fi oțelul aliat, sunt adesea utilizate pentru a îmbunătăți rezistența la oboseală și durabilitatea arcurilor.

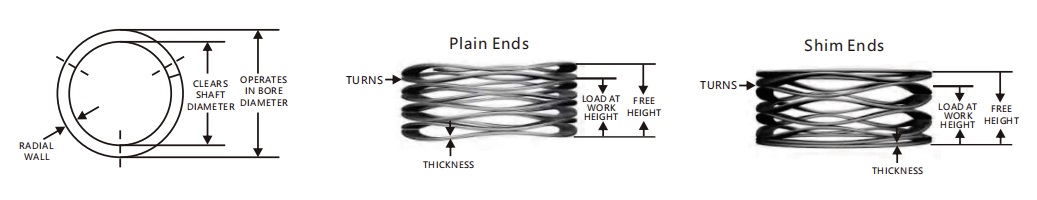

multi-turn wave spring with shim ends

arc ondulat cu mai multe rotații și capete cu șaibă

Parametrii tehnici1
Articolul nr. Funcționează în
Diametrul alezajului (mm)		 Curăță arborele
Diametru (mm)		 Încărcare (N) Înălțimea de lucru (mm) Înălțime liberă (mm) Rata arcului (N/mm)
KMS05-L1 5 3.5 5 1.14 1.84 7.14
KMS05-L2 5 3.5 5 1.52 2.45 5.38
KMS05-L3 5 3.5 5 1.91 3.06 4.35
KMS05-L4 5 3.5 5 2.26 3.68 3.52
KMS05-L5 5 3.5 5 2.67 4.29 3.09
KMS05-L6 5 3.5 5 3.02 4.9 2.66
KMS05-L7 5 3.5 5 3.43 5.52 2.39
KMS05-L8 5 3.5 5 4.14 6.74 1.92
KMS05-L9 5 3.5 5 4.9 7.97 1.63
KMS05-M1 5 3.5 10 1.14 1.89 13.33
KMS05-M2 5 3.5 10 1.52 2.52 10
KMS05-M3 5 3.5 10 1.91 3.15 8.06
KMS05-M4 5 3.5 10 2.26 3.78 6.58
KMS05-M5 5 3.5 10 2.67 4.41 5.75
KMS05-M6 5 3.5 10 3.02 5.04 4.95
KMS05-M7 5 3.5 10 3.43 5.04 4.46
KMS05-M8 5 3.5 10 4.14 6.93 3.58
KMS05-M9 5 3.5 10 4.9 8.19 3.04
KMS06-L1 6 4 6 0.61 1.52 6.59
KMS06-L2 6 4 6 0.81 2.03 4.92
KMS06-L3 6 4 6 1.02 2.54 3.95
KMS06-L4 6 4 6 1.22 3.05 3.28
KMS06-L5 6 4 6 1.42 3.56 2.8
KMS06-L6 6 4 6 1.63 4.06 2.47
KMS06-L7 6 4 6 1.83 4.57 2.19
KMS06-L8 6 4 6 2.24 5.59 1.79
KMS06-L9 6 4 6 2.64 6.6 1.52
KMS06-M1 6 4 12 0.74 1.52 15.38
KMS06-M2 6 4 12 0.97 2.03 11.32
KMS06-M3 6 4 12 1.22 2.54 9.09
KMS06-M4 6 4 12 1.47 3.05 7.59
KMS06-M5 6 4 12 1.7 3.56 6.45
KMS06-M6 6 4 12 1.96 4.06 5.71
KMS06-M7 6 4 12 2.18 4.57 5.02
KMS06-M8 6 4 12 2.69 5.59 4.14
KMS06-M9 6 4 12 3.18 6.6 3.51
KMS08-L1 8 5 15 1.7 2.82 13.39
KMS08-L2 8 5 15 2.39 3.76 10.95
KMS08-L3 8 5 15 2.74 4.7 7.65
KMS08-L4 8 5 15 3.56 5.64 7.21
KMS08-L5 8 5 15 4.01 6.58 5.84
KMS08-L6 8 5 15 4.57 7.52 5.08
KMS08-L7 8 5 15 5.26 8.46 4.69
KMS08-L8 8 5 15 6.35 10.34 3.76
KMS08-L9 8 5 15 7.37 12.22 3.09
KMS08-M1 8 5 30 1.78 2.82 28.85
KMS08-M2 8 5 30 2.54 3.76 24.59
KMS08-M3 8 5 30 3.05 4.7 18.18
KMS08-M4 8 5 30 3.81 5.64 16.39
KMS08-M5 8 5 30 4.32 6.58 13.27
KMS08-M6 8 5 30 4.95 7.52 11.67
KMS08-M7 8 5 30 5.59 8.46 10.45
KMS08-M8 8 5 30 6.86 10.34 8.62
KMS08-M9 8 5 30 7.87 12.22 6.9
KMS10-L1 10 7 18 1.91 3.96 8.78
KMS10-L2 10 7 18 2.54 5.28 6.57
KMS10-L3 10 7 18 3.15 6.6 5.22
KMS10-L4 10 7 18 3.78 7.92 4.35
KMS10-L5 10 7 18 4.42 9.25 3.73
KMS10-L6 10 7 18 5.05 10.57 3.26
KMS10-L7 10 7 18 5.69 11.89 2.9
KMS10-L8 10 7 18 6.32 13.21 2.61
KMS10-L9 10 7 18 6.96 14.53 2.38
KMS10-M1 10 7 35 2.03 3.96 18.13
KMS10-M2 10 7 35 2.79 5.28 14.06
KMS10-M3 10 7 35 3.56 6.6 11.51
KMS10-M4 10 7 35 4.32 7.92 9.72
KMS10-M5 10 7 35 5.08 9.25 8.39
KMS10-M6 10 7 35 5.84 10.57 7.4
KMS10-M7 10 7 35 6.6 11.89 6.62
KMS10-M8 10 7 35 7.37 13.21 5.99
KMS10-M9 10 7 35 8.13 14.53 5.47
KMS12-L1 12 9 20 1.47 4.34 6.97
KMS12-L2 12 9 20 1.98 5.79 5.25
KMS12-L3 12 9 20 2.46 7.24 4.18
KMS12-L4 12 9 20 2.95 8.69 3.48
KMS12-L5 12 9 20 3.45 10.13 2.99
KMS12-L6 12 9 20 3.94 11.58 2.62
KMS12-L7 12 9 20 4.45 13.03 2.33
KMS12-L8 12 9 20 4.93 14.48 2.09
KMS12-L9 12 9 20 5.44 15.93 1.91
KMS12-M1 12 8.5 40 2.36 4.34 20.2
KMS12-M2 12 8.5 40 3.18 5.79 15.33
KMS12-M3 12 8.5 40 3.96 7.24 12.2
KMS12-M4 12 8.5 40 4.75 8.69 10.15
KMS12-M5 12 8.5 40 5.54 10.13 8.71
KMS12-M6 12 8.5 40 6.32 11.58 7.6
KMS12-M7 12 8.5 40 7.11 13.03 6.76
KMS12-M8 12 8.5 40 7.92 14.48 6.1
KMS12-M9 12 8.5 40 8.71 15.93 5.54
KMS12-H1 12 8.5 60 1.98 4.34 25.42
KMS12-H2 12 8.5 60 2.64 5.79 19.05
KMS12-H3 12 8.5 60 3.3 7.24 15.23
KMS12-H4 12 8.5 60 3.99 8.69 12.77
KMS12-H5 12 8.5 60 4.65 10.13 10.95
KMS12-H6 12 8.5 60 5.31 11.58 9.57
KMS12-H7 12 8.5 60 5.97 13.03 8.5
KMS12-H8 12 8.5 60 6.63 14.48 7.64
KMS12-H9 12 8.5 60 7.29 15.93 6.94
KMS14-L1 14 10 22 2.18 4.95 7.94
KMS14-L2 14 10 22 2.95 6.6 6.03
KMS14-L3 14 10 22 3.71 8.26 4.84
KMS14-L4 14 10 22 4.52 9.91 4.08
KMS14-L5 14 10 22 5.33 11.56 3.53
KMS14-L6 14 10 22 6.17 13.21 3.13
KMS14-L7 14 10 22 7.01 14.86 2.8
KMS14-L8 14 10 22 7.85 16.51 2.54
KMS14-L9 14 10 22 8.71 18.16 2.33
KMS14-M1 14 10 50 2.18 4.95 18.05
KMS14-M2 14 10 50 2.95 6.6 13.7
KMS14-M3 14 10 50 3.71 8.26 10.99
KMS14-M4 14 10 50 4.52 9.91 9.28
KMS14-M5 14 10 50 5.33 11.56 8.03
KMS14-M6 14 10 50 6.17 13.21 7.1
KMS14-M7 14 10 50 7.01 14.86 6.37
KMS14-M8 14 10 50 7.85 16.51 5.77
KMS14-M9 14 10 50 8.71 18.16 5.29
KMS14-H1 14 9 80 3.15 4.95 44.44
KMS14-H2 14 9 80 4.19 6.6 33.2
KMS14-H3 14 9 80 5.26 8.26 26.67
KMS14-H4 14 9 80 6.3 9.91 22.16
KMS14-H5 14 9 80 7.34 11.56 18.96
KMS14-H6 14 9 80 8.41 13.21 16.67
KMS14-H7 14 9 80 9.45 14.86 14.79
KMS14-H8 14 9 80 10.49 16.51 13.29
KMS14-H9 14 9 80 11.56 18.16 12.12
KMS15-L1 15 11 25 2.57 5.18 9.58
KMS15-L2 15 11 25 3.43 6.91 7.18
KMS15-L3 15 11 25 4.27 8.64 5.72
KMS15-L4 15 11 25 5.13 10.36 4.78
KMS15-L5 15 11 25 5.99 12.09 4.1
KMS15-L6 15 11 25 6.83 13.82 3.58
KMS15-L7 15 11 25 7.7 15.54 3.19
KMS15-L8 15 11 25 8.53 17.27 2.86
KMS15-L9 15 11 25 9.4 19 2.6
KMS15-M1 15 10 50 3.43 5.18 28.57
KMS15-M2 15 10 50 4.57 6.91 21.37
KMS15-M3 15 10 50 5.72 8.64 17.12
KMS15-M4 15 10 50 6.86 10.36 14.29
KMS15-M5 15 10 50 8 12.09 12.22
KMS15-M6 15 10 50 9.14 13.82 10.68
KMS15-M7 15 10 50 10.29 15.54 9.52
KMS15-M8 15 10 50 11.43 17.27 8.56
KMS15-M9 15 10 50 12.57 19 7.78
KMS15-H1 15 10 80 3.2 5.18 40.4
KMS15-H2 15 10 80 4.19 6.91 29.41
KMS15-H3 15 10 80 5.23 8.64 23.46
KMS15-H4 15 10 80 6.27 10.36 19.56
KMS15-H5 15 10 80 7.32 12.09 16.77
KMS15-H6 15 10 80 8.36 13.82 14.65
KMS15-H7 15 10 80 9.4 15.54 13.03
KMS15-H8 15 10 80 10.46 17.27 11.75
KMS15-H9 15 10 80 11.51 19 10.68
KMS16-L1 16 11 25 2.11 5.41 7.58
KMS16-L2 16 11 25 2.79 7.21 5.66
KMS16-L3 16 11 25 3.51 9.02 4.54
KMS16-L4 16 11 25 4.19 10.82 3.77
KMS16-L5 16 11 25 4.9 12.62 3.24
KMS16-L6 16 11 25 6.3 16.23 2.52
KMS16-L7 16 11 25 7.7 19.84 2.06
KMS16-L8 16 11 25 9.09 23.44 1.74
KMS16-M1 16 11 55 3.63 5.41 30.9
KMS16-M2 16 11 55 4.83 7.21 23.11
KMS16-M3 16 11 55 6.05 9.02 18.52
KMS16-M4 16 11 55 7.24 10.82 15.36
KMS16-M5 16 11 55 8.46 12.62 13.22
KMS16-M6 16 11 55 10.87 16.23 10.26
KMS16-M7 16 11 55 13.28 19.84 8.38
KMS16-M8 16 11 55 15.7 23.44 7.11
KMS16-H1 16 11 90 3.3 5.41 42.65
KMS16-H2 16 11 90 4.57 7.21 34.09
KMS16-H3 16 11 90 5.59 9.02 26.24
KMS16-H4 16 11 90 6.86 10.82 22.73
KMS16-H5 16 11 90 7.87 12.62 18.95
KMS16-H6 16 11 90 10.16 16.23 14.83
KMS16-H7 16 11 90 12.45 19.84 12.18
KMS16-H8 16 11 90 14.73 23.44 10.33
KMS18-L1 18 13 30 3.63 5.72 14.35
KMS18-L2 18 13 30 4.75 7.62 10.45
KMS18-L3 18 13 30 5.94 9.53 8.36
KMS18-L4 18 13 30 7.14 11.43 6.99
KMS18-L5 18 13 30 8.31 13.34 5.96
KMS18-L6 18 13 30 10.69 17.15 4.64
KMS18-L7 18 13 30 14.25 22.86 3.48
KMS18-M1 18 13 55 3.68 5.72 26.96
KMS18-M2 18 13 55 4.98 7.62 20.83
KMS18-M3 18 13 55 6.22 9.53 16.62
KMS18-M4 18 13 55 7.47 11.43 13.89
KMS18-M5 18 13 55 8.74 13.34 11.96
KMS18-M6 18 13 55 11.23 17.15 9.29
KMS18-M7 18 13 55 14.96 22.86 6.96
KMS18-H1 18 13 90 3.84 5.72 47.87
KMS18-H2 18 13 90 5.13 7.62 36.14
KMS18-H3 18 13 90 6.4 9.53 28.75
KMS18-H4 18 13 90 7.7 11.43 24.13
KMS18-H5 18 13 90 8.97 13.34 20.59
KMS18-H6 18 13 90 11.53 17.15 16.01
KMS18-H7 18 13 90 15.37 22.86 12.02
KMS20-L1 20 15 35 2.72 6.32 9.72
KMS20-L2 20 15 35 3.61 8.43 7.26
KMS20-L3 20 15 35 4.52 10.54 5.81
KMS20-L4 20 15 35 5.41 12.65 4.83
KMS20-L5 20 15 35 6.32 14.76 4.15
KMS20-L6 20 15 35 8.13 18.97 3.23
KMS20-L7 20 15 35 10.82 25.3 2.42
KMS20-M1 20 14 70 3.05 6.32 21.41
KMS20-M2 20 14 70 4.06 8.43 16.02
KMS20-M3 20 14 70 5.08 10.54 12.82
KMS20-M4 20 14 70 6.27 12.65 10.97
KMS20-M5 20 14 70 7.32 14.76 9.41
KMS20-M6 20 14 70 9.17 18.97 7.14
KMS20-M7 20 14 70 12.22 25.3 5.35
KMS20-H1 20 14 100 4.24 6.32 48.08
KMS20-H2 20 14 100 5.66 8.43 36.1
KMS20-H3 20 14 100 7.06 10.54 28.74
KMS20-H4 20 14 100 8.48 12.65 23.98
KMS20-H5 20 14 100 9.91 14.76 20.62
KMS20-H6 20 14 100 12.73 18.97 16.03
KMS20-H7 20 14 100 16.97 25.3 12
KMS25-L1 25 19 50 2.06 6.63 10.94
KMS25-L2 25 19 50 2.74 8.84 8.2
KMS25-L3 25 19 50 3.43 11.05 6.56
KMS25-L4 25 19 50 4.11 13.26 5.46
KMS25-L5 25 19 50 4.8 15.47 4.69
KMS25-L6 25 19 50 6.2 19.89 3.65
KMS25-L7 25 19 50 8.26 26.52 2.74
KMS25-M1 25 19 80 2.95 6.63 21.74
KMS25-M2 25 19 80 3.94 8.84 16.33
KMS25-M3 25 19 80 4.9 11.05 13.01
KMS25-M4 25 19 80 5.89 13.26 10.85
Parametrii tehnici2



Articolul nr. Funcționează în
Diametrul alezajului (mm)		 Curăță arborele
Diametru (mm)		 Încărcare (N) Înălțimea de lucru (mm) Înălțime liberă (mm) Rata arcului (N/mm)
KMS25-M5 25 19 80 6.88 15.47 9.31
KMS25-M6 25 19 80 8.84 19.89 7.24
KMS25-M7 25 19 80 11.79 26.52 5.43
KMS25-H1 25 19 110 4.04 6.63 42.47
KMS25-H2 25 19 110 5.38 8.84 31.79
KMS25-H3 25 19 110 6.73 11.05 25.46
KMS25-H4 25 19 110 8.08 13.26 21.24
KMS25-H5 25 19 110 9.4 15.47 18.12
KMS25-H6 25 19 110 12.12 19.89 14.16
KMS25-H7 25 19 110 16.15 26.52 10.61
KMS28-L1 28 22 50 3.76 7.24 14.37
KMS28-L2 28 22 50 5 9.65 10.75
KMS28-L3 28 22 50 6.27 12.07 8.62
KMS28-L4 28 22 50 7.52 14.48 7.18
KMS28-L5 28 22 50 8.79 16.89 6.17
KMS28-L6 28 22 50 10.03 19.3 5.39
KMS28-L7 28 22 50 11.28 21.72 4.79
KMS28-L8 28 22 50 13.79 26.54 3.92
KMS28-L9 28 22 50 16.31 31.37 3.32
KMS28-M1 28 22 80 4.39 7.24 28.07
KMS28-M2 28 22 80 5.84 9.65 21
KMS28-M3 28 22 80 7.32 12.07 16.84
KMS28-M4 28 22 80 8.79 14.48 14.06
KMS28-M5 28 22 80 10.24 16.89 12.03
KMS28-M6 28 22 80 11.71 19.3 10.54
KMS28-M7 28 22 80 13.18 21.72 9.37
KMS28-M8 28 22 80 16.1 26.54 7.66
KMS28-M9 28 22 80 19.02 31.37 6.48
KMS28-H1 28 22 130 4.57 7.24 48.69
KMS28-H2 28 22 130 6.07 9.65 36.31
KMS28-H3 28 22 130 7.59 12.07 29.02
KMS28-H4 28 22 130 9.12 14.48 24.25
KMS28-H5 28 22 130 10.64 16.89 20.8
KMS28-H6 28 22 130 12.17 19.3 18.23
KMS28-H7 28 22 130 13.69 21.72 16.19
KMS28-H8 28 22 130 16.71 26.54 13.22
KMS28-H9 28 22 130 19.76 31.37 11.2
KMS30-L1 30 24 50 3.18 7.62 11.26
KMS30-L2 30 24 50 4.22 10.16 8.42
KMS30-L3 30 24 50 5.28 12.7 6.74
KMS30-L4 30 24 50 6.32 15.24 5.61
KMS30-L5 30 24 50 7.39 17.78 4.81
KMS30-L6 30 24 50 8.43 20.32 4.21
KMS30-L7 30 24 50 9.5 22.86 3.74
KMS30-L8 30 24 50 11.61 27.94 3.06
KMS30-L9 30 24 50 13.72 33.02 2.59
KMS30-M1 30 24 90 3.51 7.62 21.9
KMS30-M2 30 24 90 4.7 10.16 16.48
KMS30-M3 30 24 90 5.87 12.7 13.18
KMS30-M4 30 24 90 7.04 15.24 10.98
KMS30-M5 30 24 90 8.2 17.78 9.39
KMS30-M6 30 24 90 9.37 20.32 8.22
KMS30-M7 30 24 90 10.54 22.86 7.31
KMS30-M8 30 24 90 12.9 27.94 5.98
KMS30-M9 30 24 90 15.24 33.02 5.06
KMS30-H1 30 24 130 4.19 7.62 37.9
KMS30-H2 30 24 130 5.59 10.16 28.45
KMS30-H3 30 24 130 6.99 12.7 22.77
KMS30-H4 30 24 130 8.38 15.24 18.95
KMS30-H5 30 24 130 9.78 17.78 16.25
KMS30-H6 30 24 130 11.18 20.32 14.22
KMS30-H7 30 24 130 12.57 22.86 12.63
KMS30-H8 30 24 130 15.37 27.94 10.34
KMS30-H9 30 24 130 18.16 33.02 8.75
KMS35-L1 35 27 70 3.94 8.38 15.77
KMS35-L2 35 27 70 5.23 11.18 11.76
KMS35-L3 35 27 70 6.55 13.97 9.43
KMS35-L4 35 27 70 7.87 16.76 7.87
KMS35-L5 35 27 70 9.17 19.56 6.74
KMS35-L6 35 27 70 10.49 22.35 5.9
KMS35-L7 35 27 70 11.81 25.15 5.25
KMS35-L8 35 27 70 14.43 30.73 4.29
KMS35-L9 35 27 70 17.04 36.32 3.63
KMS35-M1 35 27 110 4.14 8.38 25.94
KMS35-M2 35 27 110 5.51 11.18 19.4
KMS35-M3 35 27 110 6.88 13.97 15.51
KMS35-M4 35 27 110 8.26 16.76 12.94
KMS35-M5 35 27 110 9.63 19.56 11.08
KMS35-M6 35 27 110 11.02 22.35 9.71
KMS35-M7 35 27 110 12.4 25.15 8.63
KMS35-M8 35 27 110 15.14 30.73 7.06
KMS35-M9 35 27 110 17.91 36.32 5.98
KMS35-H1 35 27 160 4.04 8.38 36.87
KMS35-H2 35 27 160 5.38 11.18 27.59
KMS35-H3 35 27 160 6.73 13.97 22.1
KMS35-H4 35 27 160 8.08 16.76 18.43
KMS35-H5 35 27 160 9.42 19.56 15.78
KMS35-H6 35 27 160 10.77 22.35 13.82
KMS35-H7 35 27 160 12.12 25.15 12.28
KMS35-H8 35 27 160 14.81 30.73 10.05
KMS35-H9 35 27 160 17.5 36.32 8.5
KMS40-L1 40 30 100 2.9 9.14 16.03
KMS40-L2 40 30 100 3.86 12.19 12
KMS40-L3 40 30 100 4.8 15.24 9.58
KMS40-L4 40 30 100 5.77 18.29 7.99
KMS40-L5 40 30 100 6.73 21.34 6.84
KMS40-L6 40 30 100 7.7 24.38 6
KMS40-L7 40 30 100 8.66 27.43 5.33
KMS40-L8 40 30 100 10.59 33.53 4.36
KMS40-L9 40 30 100 12.52 39.62 3.69
KMS40-M1 40 30 150 5.44 9.14 40.54
KMS40-M2 40 30 150 7.24 12.19 30.3
KMS40-M3 40 30 150 9.04 15.24 24.19
KMS40-M4 40 30 150 10.85 18.29 20.16
KMS40-M5 40 30 150 12.65 21.34 17.26
KMS40-M6 40 30 150 14.48 24.38 15.15
KMS40-M7 40 30 150 16.28 27.43 13.45
KMS40-M8 40 30 150 19.89 33.53 11
KMS40-M9 40 30 150 23.5 39.62 9.31
KMS40-H1 40 30 300 5.66 9.14 86.21
KMS40-H2 40 30 300 7.54 12.19 64.52
KMS40-H3 40 30 300 9.42 15.24 51.55
KMS40-H4 40 30 300 11.33 18.29 43.1
KMS40-H5 40 30 300 13.21 21.34 36.9
KMS40-H6 40 30 300 15.09 24.38 32.29
KMS40-H7 40 30 300 16.97 27.43 28.68
KMS40-H8 40 30 300 20.75 33.53 23.47
KMS40-H9 40 30 300 24.54 39.62 19.89
KMS45-L1 45 35 110 3.38 9.91 16.85
KMS45-L2 45 35 110 4.52 13.21 12.66
KMS45-L3 45 35 110 5.64 16.51 10.12
KMS45-L4 45 35 110 6.76 19.81 8.43
KMS45-L5 45 35 110 7.9 23.11 7.23
KMS45-L6 45 35 110 9.02 26.42 6.32
KMS45-L7 45 35 110 10.16 29.72 5.62
KMS45-L8 45 35 110 12.4 36.32 4.6
KMS45-L9 45 35 110 14.66 42.93 3.89
KMS45-M1 45 35 225 5.33 9.91 49.13
KMS45-M2 45 35 225 6.99 13.21 36.17
KMS45-M3 45 35 225 9.14 16.51 30.53
KMS45-M4 45 35 225 10.8 19.81 24.97
KMS45-M5 45 35 225 12.7 23.11 21.61
KMS45-M6 45 35 225 14.48 26.42 18.84
KMS45-M7 45 35 225 16.26 29.72 16.72
KMS45-M8 45 35 225 19.81 36.32 13.63
KMS45-M9 45 35 225 23.37 42.93 11.5
KMS45-H1 45 35 400 6.43 9.91 114.94
KMS45-H2 45 35 400 8.38 13.21 82.82
KMS45-H3 45 35 400 11.2 16.51 75.33
KMS45-H4 45 35 400 12.95 19.81 58.31
KMS45-H5 45 35 400 15.37 23.11 51.68
KMS45-H6 45 35 400 17.27 26.42 43.72
KMS45-H7 45 35 400 19.68 29.72 39.88
KMS45-H8 45 35 400 24.26 36.32 33.17
KMS45-H9 45 35 400 28.45 42.93 27.62
KMS50-L1 50 40 110 4.83 10.29 20.15
KMS50-L2 50 40 110 6.1 13.72 14.44
KMS50-L3 50 40 110 7.87 17.15 11.85
KMS50-L4 50 40 110 9.4 20.57 9.85
KMS50-L5 50 40 110 11.3 24 8.66
KMS50-L6 50 40 110 12.7 27.43 7.47
KMS50-L7 50 40 110 14.99 30.86 6.93
KMS50-L8 50 40 110 18.16 37.72 5.62
KMS50-L9 50 40 110 21.34 44.58 4.73
KMS50-L10 50 40 110 24.64 51.44 4.1
KMS50-M1 50 40 225 4.62 10.29 39.68
KMS50-M2 50 40 225 6.35 13.72 30.53
KMS50-M3 50 40 225 7.49 17.15 23.29
KMS50-M4 50 40 225 8.89 20.57 19.26
KMS50-M5 50 40 225 10.54 24 16.72
KMS50-M6 50 40 225 11.89 27.43 14.48
KMS50-M7 50 40 225 13.59 30.86 13.03
KMS50-M8 50 40 225 16.71 37.72 10.71
KMS50-M9 50 40 225 19.61 44.58 9.01
KMS50-M10 50 40 225 22.48 51.44 7.77
KMS50-H1 50 40 400 5.92 10.29 91.53
KMS50-H2 50 40 400 7.8 13.72 67.57
KMS50-H3 50 40 400 10.16 17.15 57.22
KMS50-H4 50 40 400 11.79 20.57 45.56
KMS50-H5 50 40 400 14.15 24 40.61
KMS50-H6 50 40 400 15.62 27.43 33.87
KMS50-H7 50 40 400 17.91 30.86 30.89
KMS50-H8 50 40 400 21.54 37.72 24.72
KMS50-H9 50 40 400 25.65 44.58 21.13
KMS50-H10 50 40 400 29.21 51.44 17.99
KMS55-L1 55 45 125 5.59 11.05 22.89
KMS55-L2 55 45 125 7.72 14.73 17.83
KMS55-L3 55 45 125 9.68 18.41 14.3
KMS55-L4 55 45 125 11.48 22.1 11.77
KMS55-L5 55 45 125 13.92 25.78 10.54
KMS55-L6 55 45 125 15.52 29.46 8.97
KMS55-L7 55 45 125 18.41 33.15 8.49
KMS55-L8 55 45 125 21.67 40.51 6.63
KMS55-L9 55 45 125 25.65 47.88 5.62
KMS55-L10 55 45 125 29.77 55.25 4.91
KMS55-M1 55 45 250 3.1 11.05 31.45
KMS55-M2 55 45 250 4.11 14.73 23.54
KMS55-M3 55 45 250 5.16 18.41 18.85
KMS55-M4 55 45 250 6.2 22.1 15.72
KMS55-M5 55 45 250 7.21 25.78 13.46
KMS55-M6 55 45 250 8.26 29.46 11.79
KMS55-M7 55 45 250 9.27 33.15 10.47
KMS55-M8 55 45 250 11.33 40.51 8.57
KMS55-M9 55 45 250 13.41 47.88 7.25
KMS55-M10 55 45 250 15.47 55.25 6.28
KMS55-H1 55 45 400 5.31 11.05 69.69
KMS55-H2 55 45 400 7.24 14.73 53.4
KMS55-H3 55 45 400 9.09 18.41 42.87
KMS55-H4 55 45 400 10.64 22.1 34.9
KMS55-H5 55 45 400 12.24 25.78 29.54
KMS55-H6 55 45 400 14.1 29.46 26.04
KMS55-H7 55 45 400 15.82 33.15 23.08
KMS55-H8 55 45 400 19.3 40.51 18.86
KMS55-H9 55 45 400 23.11 47.88 16.15
KMS55-H10 55 45 400 26.54 55.25 13.93
KMS60-L1 60 50 135 5.59 11.43 23.12
KMS60-L2 60 50 135 7.47 15.24 17.37
KMS60-L3 60 50 135 9.32 19.05 13.87
KMS60-L4 60 50 135 11.2 22.86 11.58
KMS60-L5 60 50 135 13.06 26.67 9.92
KMS60-L6 60 50 135 14.94 30.48 8.69
KMS60-L7 60 50 135 16.79 34.29 7.71
KMS60-L8 60 50 135 20.52 41.91 6.31
KMS60-L9 60 50 135 24.26 49.53 5.34
KMS60-L10 60 50 135 27.99 57.15 4.63
KMS60-M1 60 50 275 6.65 11.43 57.53
KMS60-M2 60 50 275 8.86 15.24 43.1
KMS60-M3 60 50 275 11.07 19.05 34.46
KMS60-M4 60 50 275 13.28 22.86 28.71
KMS60-M5 60 50 275 15.49 26.67 24.6
KMS60-M6 60 50 275 17.7 30.48 21.52
KMS60-M7 60 50 275 19.94 34.29 19.16
KMS60-M8 60 50 275 24.36 41.91 15.67
KMS60-M9 60 50 275 28.78 49.53 13.25
KMS60-M10 60 50 275 33.22 57.15 11.49
KMS60-H1 60 50 450 7.75 11.43 122.28
KMS60-H2 60 50 450 10.31 15.24 91.28
KMS60-H3 60 50 450 12.9 19.05 73.17
KMS60-H4 60 50 450 15.47 22.86 60.89
KMS60-H5 60 50 450 18.06 26.67 52.26
KMS60-H6 60 50 450 20.62 30.48 45.64
KMS60-H7 60 50 450 23.22 34.29 40.65
KMS60-H8 60 50 450 28.37 41.91 33.23
KMS60-H9 60 50 450 33.53 49.53 28.13
KMS60-H10 60 50 450 38.68 57.15 24.36
