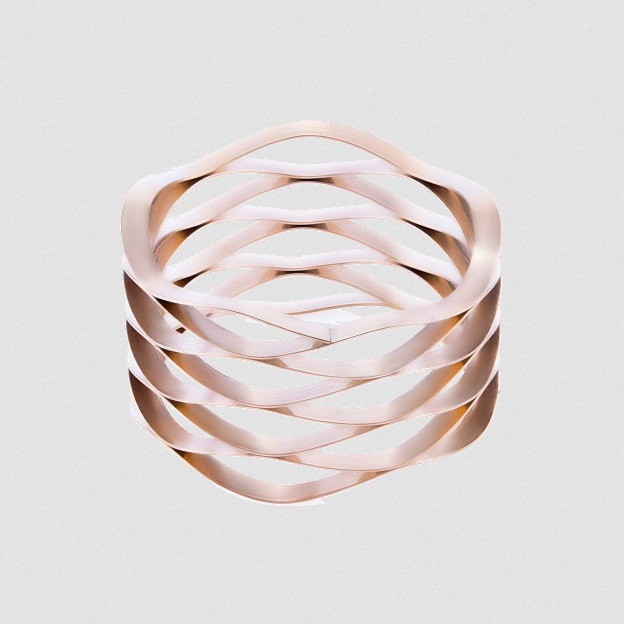

Arcuri ondulate cu mai multe rotații fără capete de șaibă Seria K

Name: Arcuri ondulate cu mai multe rotații fără capete de șaibă Seria K
Brand: beentools

Numărul de valuri al fiecărui strat este de 2,5, 3,5, 4,5 etc., iar straturile superioare și inferioare sunt în contact la creastă și depresiune.

Contactați-ne

Descriere

Arcurile cu valuri cu mai multe rotații, fără extremități cu șaibsunt componente de arc avansate concepute pentru instalare compactă și medii sensibile la greutate. Dispunând de o structură ondulată cu mai multe straturi de la vârf la bază, fără bobine de sprijin la niciun capăt, aceste arcuri maximizează elasticitatea și sprijinul în spații limitate. Numărul efectiv de bobine este egal cu numărul total de bobine, deoarece straturile superioare și inferioare sunt în contact direct la vârfuri și văi, creând un arc mai compact și mai eficient.

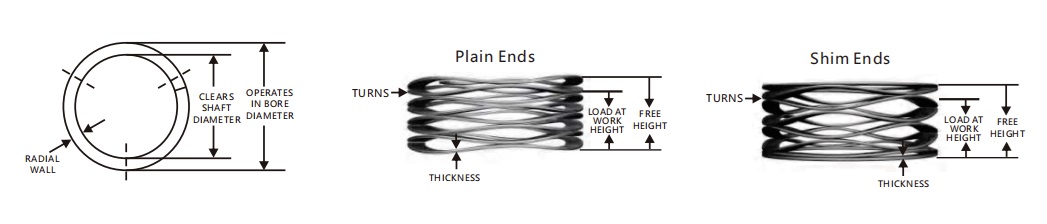

multi-turn wave springs without shim ends

Arcuri ondulate cu mai multe ture fără capete de șaibă

Caracteristici și beneficii cheie

Design fără șaibe:Absența bobinelor de sprijin la capete permite obținerea unui arc mai compact și mai ușor, reducând complexitatea structurală.
Structură cu mai multe bobine:Mai multe straturi ondulate oferă elasticitate și deformare îmbunătățite, adaptându-se la o gamă largă de condiții de funcționare.
Eficacitate maximă a bobinei:Straturile superioare și inferioare intră în contact la vârfuri și văi, rezultând o utilizare completă a bobinelor arcului pentru un suport și o forță elastică mai mari.
Selecția materialelor:Fabricat din oțel de înaltă rezistență sau materiale aliate, asigurând fiabilitate și durabilitate în condiții de sarcini mari și stres ciclic.
Amortizarea vibrațiilor și a impactului:Performanță excelentă pentru încărcarea ciclică și amortizarea vibrațiilor, ideală pentru medii mecanice dinamice.

Aplicații

Sisteme aerospațiale care necesită arcuri compacte, ușoare
Mașini de precizie cu spațiu de instalare limitat
Etanșări hidraulice și motoare electrice high-end
Automobile și echipamente mecanice generale pentru absorbția impactului și a vibrațiilor

Arcurile Wave Multi-Turn fără extremități Shim sunt soluția optimă pentru spațiile compacte cu greutate limitată din industria aerospațială, ingineria de precizie și alte industrii solicitante. Designul lor inovator și materialele de înaltă performanță asigură elasticitate și suport fiabile și de lungă durată.

Parametrii tehnici1

Articolul nr.	Funcționează în Diametrul alezajului (mm)	Curăță arborele Diametru (mm)	Încărcare (N)	Înălțimea de lucru (mm)	Înălțime liberă (mm)	Rata arcului (N/mm)
K018-L3	4.78	3.18	4.45	1.45	3.18	2.57
K018-L4	4.78	3.18	4.45	1.73	3.81	2.14
K018-L5	4.78	3.18	4.45	2.01	4.45	1.82
K018-L6	4.78	3.18	4.45	2.29	5.08	1.59
K018-L7	4.78	3.18	4.45	2.57	5.74	1.4
K018-L8	4.78	3.18	4.45	3.12	7.01	1.14
K018-L9	4.78	3.18	4.45	3.68	8.28	0.96
K018-M1	4.78	3.18	9.78	1.19	2.26	15
K018-M2	4.78	3.18	9.78	1.6	3.02	6.88
K018-M3	4.78	3.18	9.78	2.01	3.78	5.5
K018-M4	4.78	3.18	9.78	2.41	4.55	4.59
K018-M5	4.78	3.18	9.78	2.82	5.31	3.92
K018-M6	4.78	3.18	9.78	3.23	6.07	3.43
K018-M7	4.78	3.18	9.78	3.63	6.81	3.08
K018-M8	4.78	3.18	9.78	4.42	8.33	2.5
K018-M9	4.78	3.18	9.78	5.16	9.86	2.5
K021-L1	5.56	3.56	6.67	1.02	2.01	6.74
K021-L2	5.56	3.56	6.67	1.35	2.67	5.04
K021-L3	5.56	3.56	6.67	1.68	3.33	4.04
K021-L4	5.56	3.56	6.67	2.03	3.99	3.41
K021-L5	5.56	3.56	6.67	2.34	4.65	2.89
K021-L6	5.56	3.56	6.67	2.69	5.31	2.56
K021-L7	5.56	3.56	6.67	3.05	5.99	2.26
K021-L8	5.56	3.56	6.67	3.71	7.32	1.86
K021-L9	5.56	3.56	6.67	4.34	8.64	1.56
K021-M1	5.56	3.56	20	1.3	2.03	27.16
K021-M2	5.56	3.56	20	1.73	2.72	20.2
K021-M3	5.56	3.56	20	2.16	3.38	16.42
K021-M4	5.56	3.56	20	2.57	4.06	13.35
K021-M5	5.56	3.56	20	3	4.75	11.41
K021-M6	5.56	3.56	20	3.43	5.44	9.98
K021-M7	5.56	3.56	20	3.86	6.1	8.94
K021-M8	5.56	3.56	20	4.75	7.47	7.37
K021-M9	5.56	3.56	20	5.51	8.81	6.06
K025-L1	6.35	3.81	8.89	0.84	1.91	8.4
K025-L2	6.35	3.81	8.89	1.27	2.54	7
K025-L3	6.35	3.81	8.89	1.52	3.18	5.425
K025-L4	6.35	3.81	8.89	1.91	3.81	4.725
K025-L5	6.35	3.81	8.89	2.16	4.45	3.85
K025-L6	6.35	3.81	8.89	2.41	5.08	3.325
K025-L7	6.35	3.81	8.89	3.05	5.72	3.325
K025-L8	6.35	3.81	8.89	3.56	6.99	2.625
K025-L9	6.35	3.81	8.89	4.32	8.26	2.275
K025-M1	6.35	3.81	22.23	0.94	1.91	23.1
K025-M2	6.35	3.81	22.23	1.22	2.54	16.8
K025-M3	6.35	3.81	22.23	1.65	3.18	14.525
K025-M4	6.35	3.81	22.23	1.91	3.81	11.725
K025-M5	6.35	3.81	22.23	2.29	4.45	10.325
K025-M6	6.35	3.81	22.23	2.54	5.08	8.75
K025-M7	6.35	3.81	22.23	3.05	5.72	8.4
K025-M8	6.35	3.81	22.23	3.76	6.99	6.825
K025-M9	6.35	3.81	22.23	4.45	8.26	5.775
K031-L1	7.92	5.08	13.34	1.78	2.9	11.9
K031-L2	7.92	5.08	13.34	2.44	3.86	9.45
K031-L3	7.92	5.08	13.34	3	4.83	7.35
K031-L4	7.92	5.08	13.34	3.68	5.79	6.3
K031-L5	7.92	5.08	13.34	4.19	6.76	5.25
K031-L6	7.92	5.08	13.34	4.95	7.72	4.9
K031-L7	7.92	5.08	13.34	5.46	8.69	4.2
K031-L8	7.92	5.08	13.34	6.65	10.62	3.325
K031-L9	7.92	5.08	13.34	7.85	12.55	2.8
K031-M1	7.92	5.08	26.67	1.83	2.9	25.025
K031-M2	7.92	5.08	26.67	2.44	3.86	18.725
K031-M3	7.92	5.08	26.67	3.12	4.83	15.75
K031-M4	7.92	5.08	26.67	3.66	5.79	12.425
K031-M5	7.92	5.08	26.67	4.47	6.76	11.725
K031-M6	7.92	5.08	26.67	5	7.72	9.8
K031-M7	7.92	5.08	26.67	5.77	8.69	9.1
K031-M8	7.92	5.08	26.67	7.06	10.62	7.525
K031-M9	7.92	5.08	26.67	8.53	12.55	6.65
K037-L1	9.53	6.35	17.78	1.57	3.81	7.875
K037-L2	9.53	6.35	17.78	2.49	5.08	6.825
K037-L3	9.53	6.35	17.78	2.74	6.35	4.9
K037-L4	9.53	6.35	17.78	3.43	7.62	4.2
K037-L5	9.53	6.35	17.78	3.81	8.89	3.5
K037-L6	9.53	6.35	17.78	4.67	10.16	3.325
K037-L7	9.53	6.35	17.78	4.95	11.43	2.8
K037-L8	9.53	6.35	17.78	5.79	12.7	2.625
K037-L9	9.53	6.35	17.78	6.1	13.97	2.275
K037-M1	9.53	6.35	31.12	2.06	3.81	17.675
K037-M2	9.53	6.35	31.12	3.02	5.08	15.05
K037-M3	9.53	6.35	31.12	3.68	6.35	11.725
K037-M4	9.53	6.35	31.12	4.57	7.62	10.15
K037-M5	9.53	6.35	31.12	5.13	8.89	8.225
K037-M6	9.53	6.35	31.12	6.1	10.16	7.7
K037-M7	9.53	6.35	31.12	6.65	11.43	6.475
K037-M8	9.53	6.35	31.12	7.57	12.7	6.125
K037-M9	9.53	6.35	31.12	8.31	13.97	5.425
K043-L1	11.1	7.14	17.78	1.6	4.19	6.825
K043-L2	11.1	7.14	17.78	2.36	5.59	5.425
K043-L3	11.1	7.14	17.78	2.77	6.99	4.2
K043-L4	11.1	7.14	17.78	3.63	8.38	3.675
K043-L5	11.1	7.14	17.78	4.06	9.78	3.15
K043-L6	11.1	7.14	17.78	4.95	11.18	2.8
K043-L7	11.1	7.14	17.78	5.33	12.57	2.45
K043-L8	11.1	7.14	17.78	6.1	13.97	2.275
K043-L9	11.1	7.14	17.78	6.6	15.37	2.1
K043-M1	11.1	7.14	35.56	2.08	4.19	16.8
K043-M2	11.1	7.14	35.56	2.92	5.59	13.3
K043-M3	11.1	7.14	35.56	3.61	6.99	10.5
K043-M4	11.1	7.14	35.56	4.55	8.38	9.275
K043-M5	11.1	7.14	35.56	5.03	9.78	7.525
K043-M6	11.1	7.14	35.56	5.87	11.18	6.65
K043-M7	11.1	7.14	35.56	6.48	12.57	5.775
K043-M8	11.1	7.14	35.56	7.37	13.97	5.425
K043-M9	11.1	7.14	35.56	8.1	15.37	4.9
K050-L1	12.7	7.92	22.23	1.57	4.57	7.35
K050-L2	12.7	7.92	22.23	2.29	6.1	5.775
K050-L3	12.7	7.92	22.23	2.72	7.62	4.55
K050-L4	12.7	7.92	22.23	3.45	9.14	3.85
K050-L5	12.7	7.92	22.23	3.81	10.67	3.325
K050-L6	12.7	7.92	22.23	4.57	12.19	2.975
K050-L7	12.7	7.92	22.23	4.95	13.72	2.45
K050-L8	12.7	7.92	22.23	5.59	15.24	2.275
K050-L9	12.7	7.92	22.23	6.1	16.76	2.1
K050-M1	12.7	7.92	44.45	1.65	4.57	15.225
K050-M2	12.7	7.92	44.45	2.34	6.1	11.9
K050-M3	12.7	7.92	44.45	2.9	7.62	9.45
K050-M4	12.7	7.92	44.45	3.73	9.14	8.225
K050-M5	12.7	7.92	44.45	4.11	10.67	6.825
K050-M6	12.7	7.92	44.45	4.98	12.19	6.125
K050-M7	12.7	7.92	44.45	5.26	13.72	5.25
K050-M8	12.7	7.92	44.45	6.25	15.24	4.9
K050-M9	12.7	7.92	44.45	6.71	16.76	4.375
K050-H1	12.7	7.92	66.68	1.91	4.57	25.025
K050-H2	12.7	7.92	66.68	2.79	6.1	20.125
K050-H3	12.7	7.92	66.68	3.45	7.62	15.925
K050-H4	12.7	7.92	66.68	4.24	9.14	13.65
K050-H5	12.7	7.92	66.68	4.62	10.67	11.025
K050-H6	12.7	7.92	66.68	5.49	12.19	9.975
K050-H7	12.7	7.92	66.68	6.1	13.72	8.75
K050-H8	12.7	7.92	66.68	7.11	15.24	8.225
K050-H9	12.7	7.92	66.68	7.92	16.76	7.525
K056-L1	14.27	9.53	22.23	2.03	4.95	7.525
K056-L2	14.27	9.53	22.23	3.18	6.6	6.475
K056-L3	14.27	9.53	22.23	3.43	8.26	4.55
K056-L4	14.27	9.53	22.23	4.57	9.91	4.2
K056-L5	14.27	9.53	22.23	4.83	11.56	3.325
K056-L6	14.27	9.53	22.23	5.84	13.21	2.975
K056-L7	14.27	9.53	22.23	6.6	14.86	2.625
K056-L8	14.27	9.53	22.23	7.24	16.51	2.45
K056-L9	14.27	9.53	22.23	8	18.16	2.275
K056-M1	14.27	9.53	48.9	2.18	4.95	17.675
K056-M2	14.27	9.53	48.9	3.12	6.6	14
K056-M3	14.27	9.53	48.9	3.68	8.26	10.675
K056-M4	14.27	9.53	48.9	4.75	9.91	9.45
K056-M5	14.27	9.53	48.9	5.31	11.56	7.875
K056-M6	14.27	9.53	48.9	6.43	13.21	7.175
K056-M7	14.27	9.53	48.9	6.93	14.86	6.125
K056-M8	14.27	9.53	48.9	8.08	16.51	5.775
K056-M9	14.27	9.53	48.9	8.71	18.16	5.25
K056-H1	14.27	9.53	80.02	2.36	4.95	30.8
K056-H2	14.27	9.53	80.02	3.45	6.6	25.375
K056-H3	14.27	9.53	80.02	4.19	8.26	19.775
K056-H4	14.27	9.53	80.02	5.38	9.91	17.675
K056-H5	14.27	9.53	80.02	6.22	11.56	15.05
K056-H6	14.27	9.53	80.02	7.16	13.21	13.3
K056-H7	14.27	9.53	80.02	8.2	14.86	12.075
K056-H8	14.27	9.53	80.02	9.14	16.51	10.85
K056-H9	14.27	9.53	80.02	10.36	18.16	10.325
K062-L1	15.88	11.43	24.15	1.7	4.57	8.4
K062-L2	15.88	11.43	25	2	6.1	6.125
K062-L3	15.88	11.43	26.67	2.16	7.62	4.9
K062-L4	15.88	11.43	26.67	2.69	9.14	4.2
K062-L5	15.88	11.43	26.67	3.25	10.67	3.675
K062-L6	15.88	11.43	26.67	4.19	13.72	2.8
K062-L7	15.88	11.43	26.67	5.13	16.76	2.275
K062-L8	15.88	11.43	26.67	6.05	19.81	1.925
K062-M1	15.88	11.43	53.34	2.64	4.57	27.65
K062-M2	15.88	11.43	53.34	3.3	6.1	19.075
K062-M3	15.88	11.43	53.34	4.45	7.62	16.8
K062-M4	15.88	11.43	53.34	5.23	9.14	13.65
K062-M5	15.88	11.43	53.34	6.25	10.67	12.075
K062-M6	15.88	11.43	53.34	8.05	13.72	9.45
K062-M7	15.88	11.43	53.34	9.8	16.76	7.7
K062-M8	15.88	11.43	53.34	11.53	19.81	6.475
K062-H1	15.88	11.43	88.91	2.59	4.57	44.8
K062-H2	15.88	11.43	88.91	3.43	6.1	33.25
K062-H3	15.88	11.43	88.91	4.45	7.62	28
K062-H4	15.88	11.43	88.91	5.21	9.14	22.575
K062-H5	15.88	11.43	88.91	6.22	10.67	19.95
K062-H6	15.88	11.43	88.91	8	13.72	15.575
K062-H7	15.88	11.43	88.91	9.91	16.76	12.95
K062-H8	15.88	11.43	88.91	11.81	19.81	11.025
K075-L1	19.05	13.97	31.12	3.61	6.35	11.375
K075-L2	19.05	13.97	31.12	4.75	8.46	8.4
K075-L3	19.05	13.97	31.12	6.25	10.59	7.175
K075-L4	19.05	13.97	31.12	7.24	12.7	5.775
K075-L5	19.05	13.97	31.12	8.84	14.81	5.25
K075-L6	19.05	13.97	31.12	11.33	19.05	4.025
K075-L7	19.05	13.97	31.12	14.73	25.4	2.975
K075-M1	19.05	13.97	57.79	4.04	6.35	25.025
K075-M2	19.05	13.97	57.79	5.16	8.46	17.5
K075-M3	19.05	13.97	57.79	6.86	10.59	15.4
K075-M4	19.05	13.97	57.79	7.98	12.7	12.25
K075-M5	19.05	13.97	57.79	9.68	14.81	11.2
K075-M6	19.05	13.97	57.79	12.42	19.05	8.75
K075-M7	19.05	13.97	57.79	16.48	25.4	6.475
K075-H1	19.05	13.97	97.8	4.29	6.35	47.6
K075-H2	19.05	13.97	97.8	5.46	8.46	32.55
K075-H3	19.05	13.97	97.8	7.39	10.59	30.625
K075-H4	19.05	13.97	97.8	8.51	12.7	23.275
K075-H5	19.05	13.97	97.8	10.29	14.81	21.7
K075-H6	19.05	13.97	97.8	13.36	19.05	17.15
K075-H7	19.05	13.97	97.8	17.75	25.4	12.775
K087-L1	22.23	15.24	53.34	2.97	6.35	15.75
K087-L2	22.23	15.24	53.34	4.01	8.46	12.075
K087-L3	22.23	15.24	53.34	5.26	10.59	9.975
K087-L4	22.23	15.24	53.34	6.15	12.7	8.225
K087-L5	22.23	15.24	53.34	7.29	14.81	7.175
K087-L6	22.23	15.24	53.34	9.6	19.05	5.6
K087-L7	22.23	15.24	53.34	12.65	25.4	4.2
K087-M1	22.23	15.24	80.02	3.15	6.35	25.9
K087-M2	22.23	15.24	80.02	4.17	8.46	18.9
K087-M3	22.23	15.24	80.02	5.44	10.59	15.575
K087-M4	22.23	15.24	80.02	6.4	12.7	13.3
K087-M5	22.23	15.24	80.02	7.52	14.81	11.55
K087-M6	22.23	15.24	80.02	9.78	19.05	8.75
K087-M7	22.23	15.24	80.02	12.93	25.4	6.65
K087-H1	22.23	15.24	111.13	4.22	6.35	52.15
K087-H2	22.23	15.24	111.13	5.44	8.46	36.75
K087-H3	22.23	15.24	111.13	7.06	10.59	31.5
K087-H4	22.23	15.24	111.13	8.31	12.7	25.375
K087-H5	22.23	15.24	111.13	10.03	14.81	23.275
K087-H6	22.23	15.24	111.13	12.95	19.05	18.2
K087-H7	22.23	15.24	111.13	17.02	25.4	13.65
K100-L1	25.4	18.54	53.34	2.13	6.35	12.6
K100-L2	25.4	18.54	53.34	2.74	8.46	9.275
K100-L3	25.4	18.54	53.34	3.68	10.59	7.7
K100-L4	25.4	18.54	53.34	4.19	12.7	6.3
K100-L5	25.4	18.54	53.34	5.11	14.81	5.425
K100-L6	25.4	18.54	53.34	6.55	19.05	4.2
K100-L7	25.4	18.54	53.34	8.69	25.4	3.15
K100-L8	25.4	18.54	53.34	11.3	31.75	2.625
K100-L9	25.4	18.54	53.34	13.18	38.1	2.1

Parametrii tehnici2

Articolul nr.	Funcționează în Diametrul alezajului (mm)	Curăță arborele Diametru (mm)	Încărcare (N)	Înălțimea de lucru (mm)	Înălțime liberă (mm)	Rata arcului (N/mm)
K100-L10	25.4	18.54	53.34	16.08	44.45	1.925
K100-L11	25.4	18.54	53.34	18.03	50.8	1.575
K100-M1	25.4	18.54	80.02	2.21	6.35	19.25
K100-M2	25.4	18.54	80.02	2.87	8.46	14.35
K100-M3	25.4	18.54	80.02	3.76	10.59	11.725
K100-M4	25.4	18.54	80.02	4.45	12.7	9.625
K100-M5	25.4	18.54	80.02	5.38	14.81	8.575
K100-M6	25.4	18.54	80.02	7.01	19.05	6.65
K100-M7	25.4	18.54	80.02	9.14	25.4	4.9
K100-M8	25.4	18.54	80.02	11.48	31.75	4.025
K100-M9	25.4	18.54	80.02	13.94	38.1	3.325
K100-M10	25.4	18.54	80.02	16.51	44.45	2.8
K100-M11	25.4	18.54	80.02	18.29	50.8	2.45
K100-H1	25.4	18.54	111.13	3.33	6.35	36.75
K100-H2	25.4	18.54	111.13	4.42	8.46	27.475
K100-H3	25.4	18.54	111.13	5.77	10.59	23.1
K100-H4	25.4	18.54	111.13	6.76	12.7	18.725
K100-H5	25.4	18.54	111.13	8.1	14.81	16.625
K100-H6	25.4	18.54	111.13	10.31	19.05	12.775
K100-H7	25.4	18.54	111.13	13.74	25.4	9.45
K100-H8	25.4	18.54	111.13	17.48	31.75	7.875
K100-H9	25.4	18.54	111.13	20.65	38.1	6.3
K100-H10	25.4	18.54	111.13	24.31	44.45	5.6
K100-H11	25.4	18.54	111.13	27.51	50.8	4.725
K112-L1	28.58	21.59	53.34	3.71	7.62	13.65
K112-L2	28.58	21.59	53.34	4.72	10.16	9.8
K112-L3	28.58	21.59	53.34	6.35	12.7	8.4
K112-L4	28.58	21.59	53.34	7.49	15.24	6.825
K112-L5	28.58	21.59	53.34	8.74	17.78	5.95
K112-L6	28.58	21.59	53.34	9.96	20.32	5.075
K112-L7	28.58	21.59	53.34	12.4	25.4	4.025
K112-L8	28.58	21.59	53.34	16.74	33.02	3.325
K112-L9	28.58	21.59	53.34	20.5	40.64	2.625
K112-L10	28.58	21.59	53.34	25.83	50.8	2.1
K112-M1	28.58	21.59	88.91	4.06	7.62	25.025
K112-M2	28.58	21.59	88.91	5.13	10.16	17.675
K112-M3	28.58	21.59	88.91	6.86	12.7	15.225
K112-M4	28.58	21.59	88.91	8.08	15.24	12.425
K112-M5	28.58	21.59	88.91	9.68	17.78	11.025
K112-M6	28.58	21.59	88.91	10.85	20.32	9.45
K112-M7	28.58	21.59	88.91	13.61	25.4	7.525
K112-M8	28.58	21.59	88.91	17.98	33.02	5.95
K112-M9	28.58	21.59	88.91	21.87	40.64	4.725
K112-M10	28.58	21.59	88.91	27.64	50.8	3.85
K112-H1	28.58	21.59	133.36	4.52	7.62	43.05
K112-H2	28.58	21.59	133.36	5.82	10.16	30.625
K112-H3	28.58	21.59	133.36	7.7	12.7	26.6
K112-H4	28.58	21.59	133.36	8.89	15.24	21
K112-H5	28.58	21.59	133.36	10.69	17.78	18.9
K112-H6	28.58	21.59	133.36	11.94	20.32	15.925
K112-H7	28.58	21.59	133.36	15.06	25.4	12.95
K112-H8	28.58	21.59	133.36	19.99	33.02	10.15
K112-H9	28.58	21.59	133.36	24.28	40.64	8.225
K112-H10	28.58	21.59	133.36	30.53	50.8	6.65
K125-L1	31.75	25.4	53.34	2.13	7.62	9.8
K125-L2	31.75	25.4	53.34	2.87	10.16	7.35
K125-L3	31.75	25.4	53.34	3.78	12.7	5.95
K125-L4	31.75	25.4	53.34	4.37	15.24	4.9
K125-L5	31.75	25.4	53.34	5.26	17.78	4.2
K125-L6	31.75	25.4	53.34	5.77	20.32	3.675
K125-L7	31.75	25.4	53.34	7.65	25.4	2.975
K125-L8	31.75	25.4	53.34	10.03	33.02	2.275
K125-L9	31.75	25.4	53.34	11.86	40.64	1.925
K125-L10	31.75	25.4	53.34	15.01	50.8	1.575
K125-M1	31.75	25.4	88.91	3.15	7.62	19.95
K125-M2	31.75	25.4	88.91	4.19	10.16	14.875
K125-M3	31.75	25.4	88.91	5.46	12.7	12.25
K125-M4	31.75	25.4	88.91	6.43	15.24	10.15
K125-M5	31.75	25.4	88.91	7.7	17.78	8.75
K125-M6	31.75	25.4	88.91	8.66	20.32	7.7
K125-M7	31.75	25.4	88.91	10.85	25.4	6.125
K125-M8	31.75	25.4	88.91	14.66	33.02	4.9
K125-M9	31.75	25.4	88.91	17.58	40.64	3.85
K125-M10	31.75	25.4	88.91	22	50.8	3.15
K125-H1	31.75	25.4	133.36	4.01	7.62	36.75
K125-H2	31.75	25.4	133.36	5.33	10.16	27.65
K125-H3	31.75	25.4	133.36	6.91	12.7	23.1
K125-H4	31.75	25.4	133.36	8.13	15.24	18.725
K125-H5	31.75	25.4	133.36	9.75	17.78	16.625
K125-H6	31.75	25.4	133.36	11	20.32	14.35
K125-H7	31.75	25.4	133.36	13.67	25.4	11.375
K125-H8	31.75	25.4	133.36	18.21	33.02	8.925
K125-H9	31.75	25.4	133.36	22.3	40.64	7.35
K125-H10	31.75	25.4	133.36	28.02	50.8	5.775
K137-L1	34.93	26.16	66.68	1.91	7.62	11.725
K137-L2	34.93	26.16	66.68	2.51	10.16	8.75
K137-L3	34.93	26.16	66.68	3.28	12.7	7
K137-L4	34.93	26.16	66.68	3.94	15.24	5.95
K137-L5	34.93	26.16	66.68	4.55	17.78	5.075
K137-L6	34.93	26.16	66.68	5.23	20.32	4.375
K137-L7	34.93	26.16	66.68	6.5	25.4	3.5
K137-L8	34.93	26.16	66.68	8.66	33.02	2.8
K137-L9	34.93	26.16	66.68	10.77	40.64	2.275
K137-L10	34.93	26.16	66.68	13.46	50.8	1.75
K137-M1	34.93	26.16	111.13	3.61	7.62	27.65
K137-M2	34.93	26.16	111.13	4.72	10.16	20.475
K137-M3	34.93	26.16	111.13	6.1	12.7	16.8
K137-M4	34.93	26.16	111.13	7.14	15.24	13.65
K137-M5	34.93	26.16	111.13	8.64	17.78	12.075
K137-M6	34.93	26.16	111.13	9.75	20.32	10.5
K137-M7	34.93	26.16	111.13	12.34	25.4	8.575
K137-M8	34.93	26.16	111.13	16.05	33.02	6.475
K137-M9	34.93	26.16	111.13	20.02	40.64	5.425
K137-M10	34.93	26.16	111.13	24.94	50.8	4.375
K137-H1	34.93	26.16	155.58	3.78	7.62	40.6
K137-H2	34.93	26.16	155.58	4.8	10.16	29.05
K137-H3	34.93	26.16	155.58	6.27	12.7	24.15
K137-H4	34.93	26.16	155.58	7.29	15.24	19.6
K137-H5	34.93	26.16	155.58	8.71	17.78	17.15
K137-H6	34.93	26.16	155.58	9.91	20.32	14.875
K137-H7	34.93	26.16	155.58	12.45	25.4	12.075
K137-H8	34.93	26.16	155.58	16.41	33.02	9.45
K137-H9	34.93	26.16	155.58	20.14	40.64	7.525
K137-H10	34.93	26.16	155.58	25.4	50.8	6.125
K150-L1	38.1	28.96	88.91	3.28	7.62	20.475
K150-L2	38.1	28.96	88.91	4.17	10.16	14.875
K150-L3	38.1	28.96	88.91	5.41	12.7	12.25
K150-L4	38.1	28.96	88.91	6.27	15.24	9.975
K150-L5	38.1	28.96	88.91	7.65	17.78	8.75
K150-L6	38.1	28.96	88.91	8.56	20.32	7.525
K150-L7	38.1	28.96	88.91	10.92	25.4	6.125
K150-L8	38.1	28.96	88.91	14.35	33.02	4.725
K150-L9	38.1	28.96	88.91	17.63	40.64	3.85
K150-L10	38.1	28.96	88.91	22	50.8	3.15
K150-M1	38.1	28.96	155.58	3.1	7.62	34.475
K150-M2	38.1	28.96	155.58	4.01	10.16	25.375
K150-M3	38.1	28.96	155.58	5.23	12.7	20.825
K150-M4	38.1	28.96	155.58	6.12	15.24	16.975
K150-M5	38.1	28.96	155.58	7.39	17.78	15.05
K150-M6	38.1	28.96	155.58	8.23	20.32	12.95
K150-M7	38.1	28.96	155.58	10.39	25.4	10.325
K150-M8	38.1	28.96	155.58	13.72	33.02	8.05
K150-M9	38.1	28.96	155.58	16.69	40.64	6.475
K150-M10	38.1	28.96	155.58	21.21	50.8	5.25
K150-H1	38.1	28.96	266.72	4.22	7.62	78.4
K150-H2	38.1	28.96	266.72	5.49	10.16	57.05
K150-H3	38.1	28.96	266.72	7.06	12.7	47.25
K150-H4	38.1	28.96	266.72	8.36	15.24	38.675
K150-H5	38.1	28.96	266.72	9.91	17.78	33.95
K150-H6	38.1	28.96	266.72	11.25	20.32	29.4
K150-H7	38.1	28.96	266.72	14.1	25.4	23.625
K150-H8	38.1	28.96	266.72	18.44	33.02	18.375
K150-H9	38.1	28.96	266.72	22.61	40.64	14.875
K150-H10	38.1	28.96	266.72	28.42	50.8	11.9
K175-L1	44.45	34.04	111.13	3.94	9.53	19.95
K175-L2	44.45	34.04	111.13	5.08	12.7	14.525
K175-L3	44.45	34.04	111.13	6.73	15.88	12.075
K175-L4	44.45	34.04	111.13	7.87	19.05	9.975
K175-L5	44.45	34.04	111.13	9.32	22.1	8.75
K175-L6	44.45	34.04	111.13	10.54	25.4	7.525
K175-L7	44.45	34.04	111.13	13.28	31.75	5.95
K175-L8	44.45	34.04	111.13	16.21	38.1	5.075
K175-L9	44.45	34.04	111.13	18.72	44.45	4.375
K175-L10	44.45	34.04	111.13	21.44	50.8	3.85
K175-M1	44.45	34.04	222.26	4.78	9.53	46.725
K175-M2	44.45	34.04	222.26	6.2	12.7	34.125
K175-M3	44.45	34.04	222.26	8	15.88	28.175
K175-M4	44.45	34.04	222.26	9.5	19.05	23.275
K175-M5	44.45	34.04	222.26	11.48	22.1	21
K175-M6	44.45	34.04	222.26	12.83	25.4	17.675
K175-M7	44.45	34.04	222.26	15.98	31.75	14.175
K175-M8	44.45	34.04	222.26	19.51	38.1	11.9
K175-M9	44.45	34.04	222.26	22.83	44.45	10.325
K175-M10	44.45	34.04	222.26	26.06	50.8	8.925
K175-H1	44.45	34.04	400.08	5.89	9.53	110.075
K175-H2	44.45	34.04	400.08	7.98	12.7	84.7
K175-H3	44.45	34.04	400.08	10.39	15.88	72.975
K175-H4	44.45	34.04	400.08	12.24	19.05	58.8
K175-H5	44.45	34.04	400.08	14.66	22.1	53.725
K175-H6	44.45	34.04	400.08	16.54	25.4	45.15
K175-H7	44.45	34.04	400.08	20.65	31.75	36.05
K175-H8	44.45	34.04	400.08	24.89	38.1	30.275
K175-H9	44.45	34.04	400.08	29.13	44.45	26.075
K175-H10	44.45	34.04	400.08	33.45	50.8	23.1
K200-L1	50.8	40.64	103.2	2.9	9.53	15.575
K200-L2	50.8	40.64	104.1	3.5	12.7	11.55
K200-L3	50.8	40.64	111.13	4.01	15.88	9.45
K200-L4	50.8	40.64	111.13	4.55	19.05	7.7
K200-L5	50.8	40.64	111.13	5.51	22.1	6.65
K200-L6	50.8	40.64	111.13	6.17	25.4	5.775
K200-L7	50.8	40.64	111.13	7.77	31.75	4.55
K200-L8	50.8	40.64	111.13	9.27	38.1	3.85
K200-L9	50.8	40.64	111.13	11	44.45	3.325
K200-L10	50.8	40.64	111.13	12.45	50.8	2.975
K200-M1	50.8	40.64	222.26	3.56	9.53	37.275
K200-M2	50.8	40.64	222.26	4.67	12.7	27.65
K200-M3	50.8	40.64	222.26	6.22	15.88	23.1
K200-M4	50.8	40.64	222.26	7.06	19.05	18.55
K200-M5	50.8	40.64	222.26	8.76	22.1	16.625
K200-M6	50.8	40.64	222.26	10.03	25.4	14.525
K200-M7	50.8	40.64	222.26	12.65	31.75	11.55
K200-M8	50.8	40.64	222.26	15.06	38.1	9.625
K200-M9	50.8	40.64	222.26	17.63	44.45	8.225
K200-M10	50.8	40.64	222.26	20.32	50.8	7.35
K200-H1	50.8	40.64	400.08	5	9.53	88.55
K200-H2	50.8	40.64	400.08	6.55	12.7	65.1
K200-H3	50.8	40.64	400.08	8.43	15.88	53.725
K200-H4	50.8	40.64	400.08	9.88	19.05	43.575
K200-H5	50.8	40.64	400.08	11.81	22.1	38.85
K200-H6	50.8	40.64	400.08	13.34	25.4	33.075
K200-H7	50.8	40.64	400.08	16.79	31.75	26.775
K200-H8	50.8	40.64	400.08	19.84	38.1	21.875
K200-H9	50.8	40.64	400.08	23.9	44.45	19.425
K200-H10	50.8	40.64	400.08	27.15	50.8	16.975
