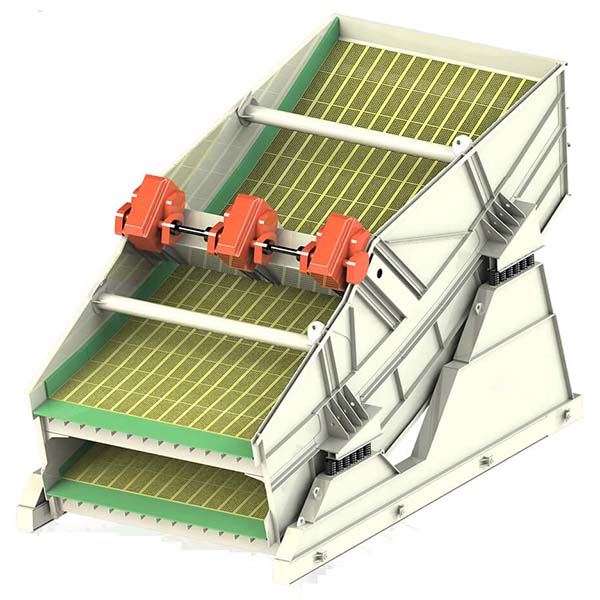

Plasă vibratoare tip banană cu trei suprafețe înclinate

Banana ecran vibrator adoptă principiul de screening grosime egală, prin proiectarea suprafeței ecranului cu unghi de înclinare diferit de secțiuni multiple, pentru a realiza distribuția uniformă a grosimii materialului pe suprafața ecranului, astfel încât să îmbunătățească eficiența și precizia de screening, care este utilizat pe scară largă în industriile de cărbune, minerit metal, materiale de construcții și așa mai departe.

Caracteristici ale ecranului vibrator cu banane:

1. Structura de înclinare cu mai multe secțiuni: suprafața ecranului este de obicei împărțită în cinci sau șase secțiuni ale structurii de înclinare descrescătoare, de la capătul de alimentare al înclinării mari trecând treptat la capătul de descărcare al înclinării mici, pentru a realiza principiul de screening cu grosime egală, pentru a optimiza debitul de material și procesul de stratificare.
2. Traiectorie de vibrație eliptică complexă: diferitele secțiuni ale modului de vibrație sunt diferite: mișcare eliptică de mare viteză la capătul de alimentare, secțiunea de mijloc tinde spre vibrații circulare, capătul traiectoriei eliptice inverse, formând un efect de criblare dinamică „rapid-staționar-lent”.
3. Design modular al vibratorului: utilizarea excitatorului de vibrații tip cutie din seria VB, forță de excitație ridicată, fiabilitate ridicată, ușor de întreținut structura. Echipat cu rulmenți SKF sau FAG de înaltă calitate pentru a asigura o funcționare stabilă pe termen lung.
4. Etanșare bună și optimizare structurală: design labirint + etanșare mecanică dublă, rezistent la praf și la apă; buncărul de alimentare este special proiectat pentru a utiliza suprafața ecranului și pentru a îmbunătăți eficiența de screening.

Avantajele principale ale ecranului vibrator cu banane:

1. Capacitate mare a mașinii unice: în comparație cu ecranul liniar tradițional sau cu ecranul vibrator circular, ecranul banana poate prelua o sarcină de screening mai mare cu o structură mai compactă, reducând spațiul și costul de dispunere a echipamentului.
2. Eficiență mai mare de criblare: pista de vibrații multi-segment controlează eficient viteza de mișcare a materialului și timpul de ședere, făcând procesul de criblare mai adecvat, potrivit pentru clasificarea fină a materialelor cu granulație fină.
3. Economisirea numărului de echipamente de sistem: poate înlocui mai mult de o utilizare side-by-side a mașinii de screening tradiționale, reduce numărul de echipamente, reduce costurile de operare și întreținere.
4. Zgomot redus, transmisie redusă a vibrațiilor: corpul ecranului adoptă un design structural optimizat, cu suport de arc din cauciuc și cuplaj flexibil, reducând efectiv zgomotul și vibrațiile echipamentului.
5. Ușor de reglat și întreținut: reglarea flexibilă a amplitudinii prin adăugarea sau scăderea blocului de contragreutate, pentru a se adapta la diferite proprietăți ale materialelor și cerințe de proces; modularizarea structurii excitatorului, demontarea și instalarea este mai convenabilă.

Principiul de funcționare al ecranului vibrator cu banane:

Bazat pe principiul „ecranării cu grosime egală”, ideea sa de bază este de a face materialul de pe suprafața ecranului într-o stare de distribuție cu grosime aproximativ egală prin suprafața înclinată a ecranului cu mai multe secțiuni. Această structură poate încetini efectiv înfundarea materialului și acumularea de presiune și poate îmbunătăți eficiența clasificării.

Când motorul este pornit, excitatorul acționează întreaga cutie a ecranului pentru a produce vibrații eliptice compuse, iar materialul de pe suprafața înclinată a ecranului este afectat de forța de excitație pentru a produce un salt continuu înainte. Pe diferite treceri înclinate, viteza și accelerația materialului se vor schimba în consecință, de la transport rapid la staționare lentă, astfel încât să se finalizeze procesul eficient de criblare. Traiectoria eliptică inversă de la capăt ajută materialele cu granulație fină să pătrundă în ecran, îmbunătățind puritatea și uniformitatea produsului.

Domenii de aplicare ale ecranului vibrator cu banane:

1. Industria cărbunelui: utilizată pentru screening, deshidratare, de-mediatizare, deslimare și alte aspecte ale cărbunelui brut, cărbunelui mediu, cărbunelui final, înlocuind mai multe ecrane convenționale în instalațiile mari de spălare a minelor de cărbune.
2. Mine de metale: screening minereu de fier, minereuri de metale neferoase și alte minereuri brute și produse de măcinare a procesului de sortare umedă și uscată.
3. Materiale de construcții și industria agregatelor de nisip și pietriș: utilizate pentru nisipul mecanic, piatra concasată, pulberea de piatră și alte agregate de criblare a produselor finite și clasificarea dimensiunii particulelor, îmbunătățirea calității agregatelor.
4. Industria chimică și metalurgică: pretratarea și clasificarea diferitelor materii prime chimice de duritate medie sau cu granulație fină.
5. Industria energiei electrice: sistemul de criblare a cărbunelui combustibil ca o componentă de bază de criblare de înaltă eficiență.

Dacă aveți nevoie pentru a personaliza parametrii în funcție de natura materialului, cerințele de screening, bine ați venit să contactați pentru asistență tehnică de selecție.
